Быстрое и лёгкое создание символов gschem с помощью tragesym и программы работы с электронными таблицами

Создание символов для принципиальных схем отнимает очень много времени, чревато ошибками и вообще неимоверно мучительно. К счастью, gschem использует открытый текстовый формат файлов, легко поддающийся скриптовой обработке. В этом кратком руководстве приводится описание того, как с помощью скрипта tragesym очень быстро создать символ (может быть гораздо быстрее, чем в любом из коммерческих пакетов).

Необходимые шаги

  • Шаг 1: Открытие файла шаблона tragesym
  • Шаг 2: Загрузка спецификации устройства и поиск цоколёвки с перечнем выводов
  • Шаг 3: Копирование перечня выводов в редактор и его обработка
  • Шаг 4: Добавление недостающих данных в электронную таблицу
  • Шаг 5: Экспорт электронной таблицы в отдельный текстовый файл
  • Шаг 6: Запуск tragesym для создания символа
  • Шаг 7: Проверка результата в gschem и небольшая доводка

Шаг 1: Открытие файла шаблона tragesym

В tragesym входят два файла-шаблона. Один — в текстовом варианте, второй — в виде электронной таблицы OpenOffice. Также их можно найти в пакете gEDA-утилит (utils/examples/tragesym/template.src и utils/examples/tragesym/template.ods). Если вы предпочитаете другую программу работы с электронными таблицами, например gnumerik или kspread, то просто создайте свой собственный шаблон из текстового шаблона. Единственное различие между текстовым шаблоном и шаблоном в виде электронной таблицы — синтаксис пар «ключ-значение» в разделах [options] и [geda_attr]. В текстовом файле они разделены знаком равенства (ключ=значение), в электронной таблице значение находится во втором столбце (что даёт разделитель в виде знака табуляции при экспорте).

Шаг 2: Загрузка спецификации устройства и поиск цоколёвки с перечнем выводов

В данном примере мы создадим символ для Philips Semiconductor PCA9555 16-bit IIC IO port. Описание продукта и спецификация доступны на сайте Philips: http://www-us.semiconductors.philips.com/cgi-bin/pldb/pip/pca9555.html. Загрузите спецификацию и откройте её в программе просмотра PDF, которая позволяет копировать текст из pdf-файла, такой как kpdf или acroread. Пролистайте страницы, пока не найдёте цоколёвку устройства:

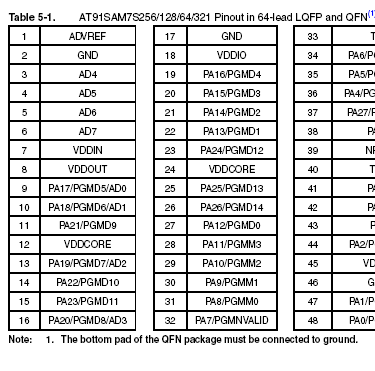

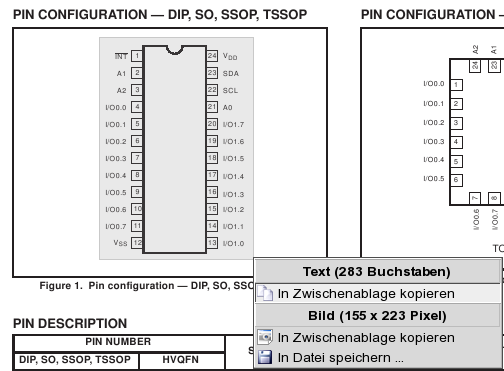

kpdf_pinconfiguration.png acroread_selectiontable.png

Перечень выводов в спецификации может находиться только на изображении конфигурации выводов («Pin configuration» на первом рисунке). Если же имеется подробная таблица (второй рисунок из другой спецификации), используйте её.

Шаг 3: Копирование перечня выводов в редактор и его обработка

Выделите перечень выводов и скопируйте его в текстовый редактор. Этот промежуточный шаг необходим, поскольку вашей программе работы с электронными таблицами может понадобиться специальный разделитель полей, такой как, например, запятая или знак табуляции.

Примечание: поведение программ kpdf и acroread при выделении различается. Программа kpdf, кажется, создаёт копию, более похожую на графическое представление, в то время как acroread производит вывод, более ориентированный на «последовательность внутри файла». Если вам нужно создать много символов, попробуйте обе программы и сравните результаты.

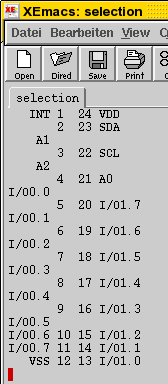

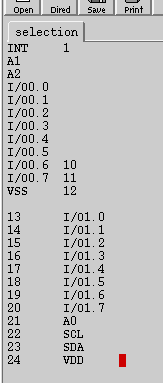

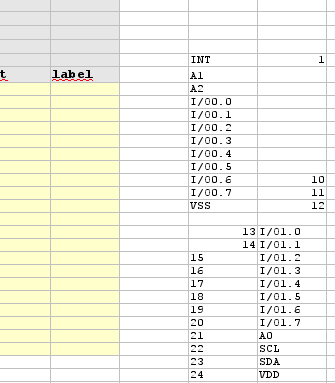

xemacs_rawselection.png xemacs_modifiedselection.png ooo_selection.png

Представленные выше рисунки иллюстрируют шаги:

  • вставка выделения из программы просмотра PDF в текстовый редактор;
  • изменение перечня выводов на радость программе работы с электронными таблицами:
    • вырезание списка выводов с 24 по 13 с помощью прямоугольного выделения;
    • вставка прямоугольного выделения после вывода 12;
    • сортировка строк (xemacs это умеет ;-) )
    • удаление или исправление строк с номерами 2,3,… Их части оказались в разных строках. Номера выводов можно легко воссоздать позже;
    • замещение пробелов символами табуляции (нет особой нужды, если используется OpenOffice);
  • копирование отредактированных данных куда-то в конец шаблона электронной таблицы.

Шаг 4: Добавление недостающих данных в электронную таблицу

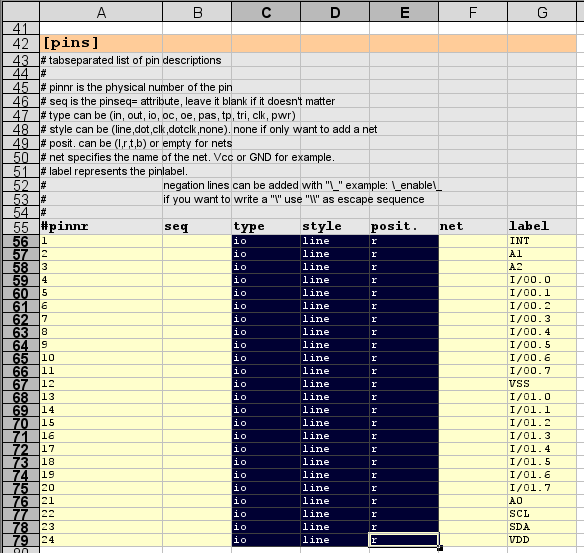

Теперь переместите метки выводов в столбец меток (label) и номера выводов в столбец номеров выводов (pinnr). Для создания номеров выводов можно также использовать возможность автозаполнения своей программы работы с электронными таблицами.


Установите в столбцах тип (type), стиль (style) и позиция (posit.) наиболее общие значения. Снова можно использовать возможность автозаполнения.

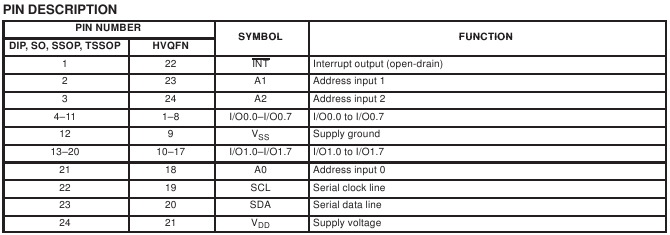

Теперь вам нужно изменить некоторые значения. Взгляните на таблицу описания выводов в спецификации:

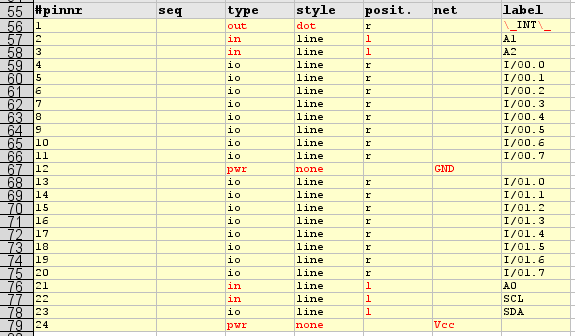

В соответствии с этой таблицей изменяем следующее (см. результат ниже):

  • вывод 1 — выход, мы хотим иметь признаки отрицания — кружок у вывода и черту над его меткой;
  • A1 – A3 — входы, изменяем тип и перемещаем их на левую сторону;
  • устанавливаем выводу SCL тип “in” (вход) и перемещаем SCL и SDA также влево;
  • изменяем тип выводов питания VSS и VDD и добавляем имена соединений. Мы используем более привычные GND и Vcc.

Примечание: если одна из меток ваших выводов имеет внутри обратную косую черту “\”, её необходимо заменить управляющей последовательностью “\\”.

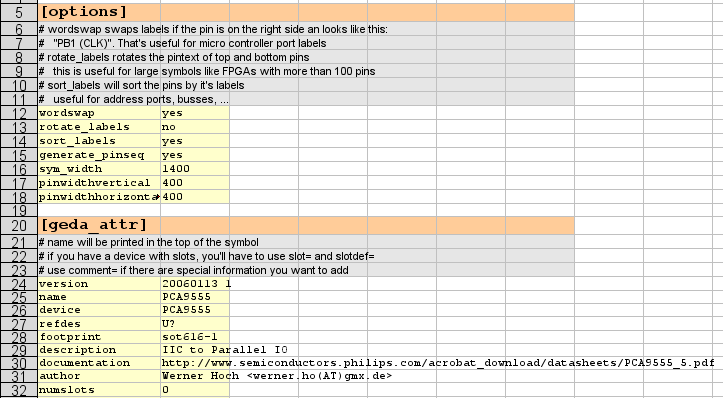

Прежде чем продолжить, задайте надлежащие значения атрибутам (geda_attr) и ключам (options).


Шаг 5: Экспорт электронной таблицы в отдельный текстовый файл

Можно либо использовать функцию экспорта своей программы работы с электронными таблицами, либо просто выделить таблицу и скопировать содержимое в свой любимый текстовый редактор и сохранить файл.

Шаг 6: Запуск tragesym для создания символа

Запустите tragesym в оболочке1):

werner@werner-amd64:~/Desktop/tragesym_tutorial> tragesym pca555.src

pca555.sch

Если tragesym выдаёт сообщения об ошибках, поправьте электронную таблицу и снова выполните экспорт, либо просто отредактируйте файл, полученный в результате экспорта ранее.

Шаг 7: Проверка результата в gschem и небольшая доводка

Теперь откройте созданный символ в gschem и проверьте результат

werner@werner-amd64:~/Desktop/tragesym_tutorial> gschem pca555.sch

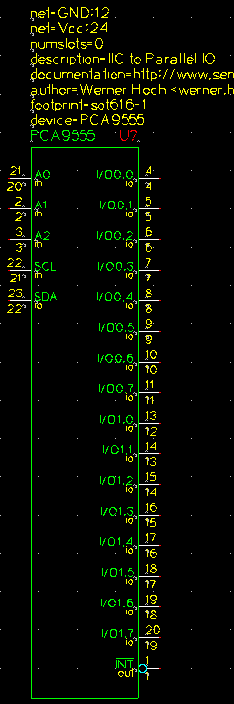

Разрешив скрытый текст (нажав «en» или выбрав из меню Правка→Показать/скрыть невидимый текст), можно увидеть сгенерированный символ полностью. Вовсе не обязательно что-либо менять, но небольшая перестановка выводов может немного улучшить вид символа.

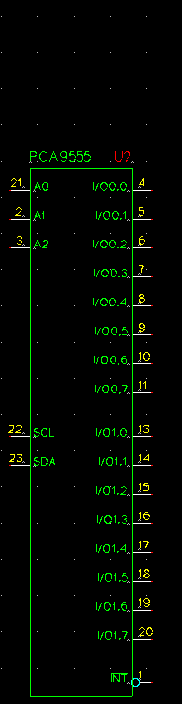

gschem_showhidden.png gschem_finished.png

Теперь символ готов. Его можно скопировать в свою локальную библиотеку символов, например /usr/local/share/gEDA/sym/local/, и использовать в проектах.

Заключение

В простом примере, приведённом выше, используется не очень много выводов, данный же метод окупается с лихвой, когда выводов очень много (как, например, в bga-272, tfqp-100, и т. д.).

Благодарности

Большое спасибо <Russ.Dill(AT)asu.edu>, который написал первую версию настоящего руководства. Эту версию можно найти на странице http://www-mdp.eng.cam.ac.uk/web/CD/engapps/geda/geda-doc/tutorials/tragesym/tragesym.html.

1)
Автор использует для символа расширение .sch, на самом деле принято использовать .sym. — Прим. перев.
